A rosqueadeira Ridgid 300 compacta é uma máquina que prende e centraliza o tubo, girando o mesmo enquanto ele corta. Os cossinetes são os mesmos usados na rosqueadeira ridgid 535 e, são colocados no cabeçote universal modelo 811A. O sistema de lubrificação da máquina é integrado e o óleo passa direto para a área de rosqueamento via cabeçote.
A rosqueadeira Ridgid 300 tem a mesma função que a rosqueadeira Ridgid 535, porém o seu modelo mais compacto facilita no transporte, facilitando a locação para obras que não sejam apenas industriais.

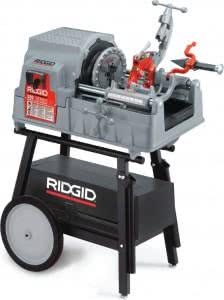

Sobre a Rosqueadeira Ridgid 300 Compact
A rosqueadeira Ridgid 300 Compact, foi projetada para ser uma máquina leve, de fácil transporte, em situações onde o motor universal (monofásico) não sofrerá sobrecargas. Utiliza muitas das mesmas peças de reposição das 535 e 300 antiga incluindo os mesmos cossinetes “Universal”.
Rosqueadeira Ridgid 300 Compact: Características
Capacidade de rosquear
- Tubos: 1/8” – 2” (expansível até 6″ com acessórios)
- Vergalhões: 1/4” – 2” (6mm – 50mm) – (ver acessórios)
Características
- Carcaça: Confeccionada em Alumínio Fundido para ficar leve.
- Motor: Universal, monofásico em 230V de 25 a 60 Hz 0,75 KVA sem carga e até 1,70 KVA com carga.
- Velocidade do Mandril: 38RPM sem carga.
- Sistema de Lubrificação: Recirculação de óleo através de uma bomba auto-sangrante com aplicação direta no cabeçote, eliminando a necessidade de mangueira de lubrificação.
Acessórios Rosqueadeira Ridgid 300 Compact
- A máquina é vendida com os seguintes equipamentos para trabalhar tubos de 1/2” – 2”:
- Cabeçote Universal 811-A
- Jogo de Cossinetes Universal 1/2” e 3/4”
- Jogo de Cossinetes Universal 1” a 2”
- Cortatubo Mod. 360 de 1/8” a 2”
- Escariador Mod. 344 de 1/8” a 2”
- 1 galão de Óleo Rosca-Corte
- Aço Carbono – especificar Rosca (NPT ou BSPT)
Para fazer roscas de 2 1/2” a 4”:
- Cabeçote Engrenado Mod. 141
- Conjunto de acoplamento Mod. 343
- Suporte para Tubos Mod. BJR-99
Para fazer roscas de 4” a 6”
- Cabeçote Engrenado Mod. 161
- Eixo Universal Mod. 840A
- Lubrificador Mod. 418
- Torno de corrente Mod. 460
- Cossinetes: para Tubos e Vergalhões
- Cabeçote: Universal Automático Mod. 815-A
- Óleo: Rosca-Corte
A rosqueadeira Ridgid 300 deve ser aterrada. Para que isso seja feito, utilize um cabo de três condutores, um plug de três pinos e uma tomada para três pinos devidamente aterrada. O condutor verde é ligado na terra. Em hipótese alguma ligue o fio verde a qualquer terminal ativado, pois a máquina é monofásica, e não trifásica.
Rosqueadeira Ridgid 300 Compact: Como Usar
- A máquina foi feita para rosquear, escariar e cortar tubos e vergalhões. Outras aplicações poderão ser perigosas.
- Fixe bem a máquina numa bancada ou use a base indicada para a mesma para evitar capotamentos.
- Apoie material comprido com suportes adequados para não forçar a máquina.
- Use somente acessórios e peças de reposição originais da Ridgid.
- Verifique sempre se a máquina está em bom estado de conservação.
- Não utilize a máquina se o interruptor estiver com defeito.
